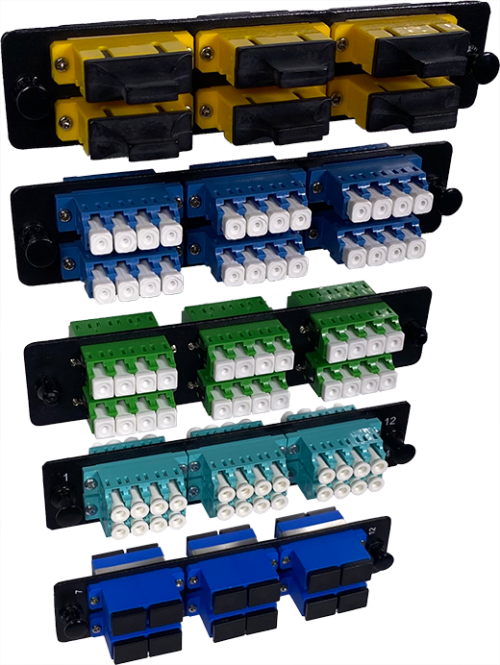

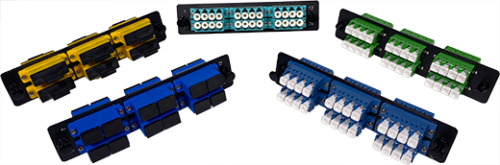

Interconnect Panels
Sumitomo Electric Lightwave offers a wide range of Interconnect Panels for a variety of connection needs. Interconnect Panels are used to terminate the fiber ends in wall mount enclosures or rack mount patch panels. Each Interconnect Panels is LGX footprint compatible..
![](https://sumitomoelectriclightwave.com/wp-content/themes/nomad/assets/img/bg_videos-hero.jpg)
Product Downloads
Ordering Information
Instructions: Create a part number by using this character set and codes or choose from our other options.
FT [ 1 1 ] P [ 2 2 ] [ 3 ]
[ 1 ] – Face Connector Type | [ 2 ] – Adapter Type/Port Quantity | [ 3 ] – Fiber Type |
---|---|---|
LC – LC Connector SC – SC Connector FC – FC Connector ST – ST Connector | 6Q – 6 Quad/24 Ports (LC Only) 6D – 6 Duplex/12 Ports 3D – 3 Duplex/6 Ports 6S – 6 Simplex/6 Ports (SC Only) | A – SM APC, Green B – SM, Blue 6 – OM5, Lime Green 7 – OM3/4, Aqua 8 – OM2, Black 9 – OM1/2, Beige |
Example: FT LC P 6D A | Part No. is: FTLCP6DA
Other Interconnect Panels
Part Number | Connector Type | Fiber Type | Polish Type | Adapter Type | Port Qty. | Port Color |
---|---|---|---|---|---|---|
FTLCP12D7 | LC | OM3/OM4 | UPC | 12 Duplex | 24 | Aqua |
FTFC06S5 | FC | N/A | N/A | 6 Simplex | 6 | N/A |
FTMTP6D8 | MTRJ | SM/MM | UPC | 6 Duplex | 12 | Black |
FTMPP3SX | MPO/MTP | SM/MM | UPC | 3 MPO | 3 | Black |
FTMPP6SX | MPO/MTP | SM/MM | UPC | 6 MPO | 6 | Black |
FTMPP12SX | MPO/MTP | SM/MM | UPC | 12 MPO | 12 | Black |
FTST06S5 | ST | N/A | N/A | 6 Simplex | 6 | N/A |
FTST12S5 | ST | N/A | N/A | 12 Simplex | 12 | N/A |
Other Colored Interconnect Panels
Part Number | Connector Type | Fiber Type | Polish Type | Adapter Type | Port Qty. | Port Color |
---|---|---|---|---|---|---|
FTLC06D6 | LC | OM3/OM4 | UPC | 6 Duplex | 12 | Red |
FTLC06Q5LC | LC | OM3/OM4 | UPC | 6 Quad | 24 | Orange |
FTLCP08D-GREEN | LC | SM | UPC | 8 Duplex | 16 | Green |
FTLCP08D-YORP | LC | SM/MM | UPC | 8 Duplex | 16 | Yellow, Orange, Red, Purple (2 Each) |
FTLCP10D-YORPG | LC | SM/MM | UPC | 10 Duplex | 20 | Yellow, Orange, Red, Purple (2 Each) |
FTLCP12D-YORP | LC | SM/MM | UPC | 12 Duplex | 24 | Yellow, Orange, Red, Purple (2 Each) |
FTLCP6D7-YL | LC | OM3/OM4 | UPC | 6 Duplex | 12 | Yellow |
FTLCP6DV | LC | SM/MM | UPC | 6 Duplex | 12 | Violet |
FTLCP6Q7-OR | LC | OM3/OM4 | UPC | 6 Quad | 24 | Orange |
FTLCP6Q7-RD | LC | OM3/OM4 | UPC | 6 Quad | 24 | Red |
FTLCP6Q7-YL | LC | OM3/OM4 | UPC | 6 Quad | 24 | Yellow |
FTSC06D1-GREEN | SC | SM/MM | UPC | 6 Duplex | 4 | Green (4 Each), Empty |
FTSC06D1-ORYEL | SC | SM/MM | UPC | 6 Duplex | 12 | Yellow, Orange (6 Each) |
FTSC06D1-RDPUR | SC | SM/MM | UPC | 6 Duplex | 12 | Red, Purple (6 Each) |
FTSC06D4-YELLOW | SC | OM3/OM4 | UPC | 6 Duplex | 12 | Yellow |
Empty
Part Number | Connector Type | Fiber Type | Polish Type | Adapter Type | Port Qty. | Port Color |
---|---|---|---|---|---|---|
FTLCP06D-EMPTY | LC/SC | SM/MM | UPC | 6 Duplex | 0 | Empty |
Accessories
Part Number | Description | Color |
---|---|---|
FTU-BLNK | Flat Plate for Covering the Empty LGX Style Cassettes or Interconnect Slots in a Panel. | Black |
FTRB-LGX-CCH | LGX Cassette Retro Fit Bracket to CCH. Adapts an LGX Footprint Cassette or Interconnect Plate to a Corning CCH Type Panel. | Black |
Features
LGX format interconnect panels include LC, SC, ST, FC, and MPO panels with densities up to 24 connections.
